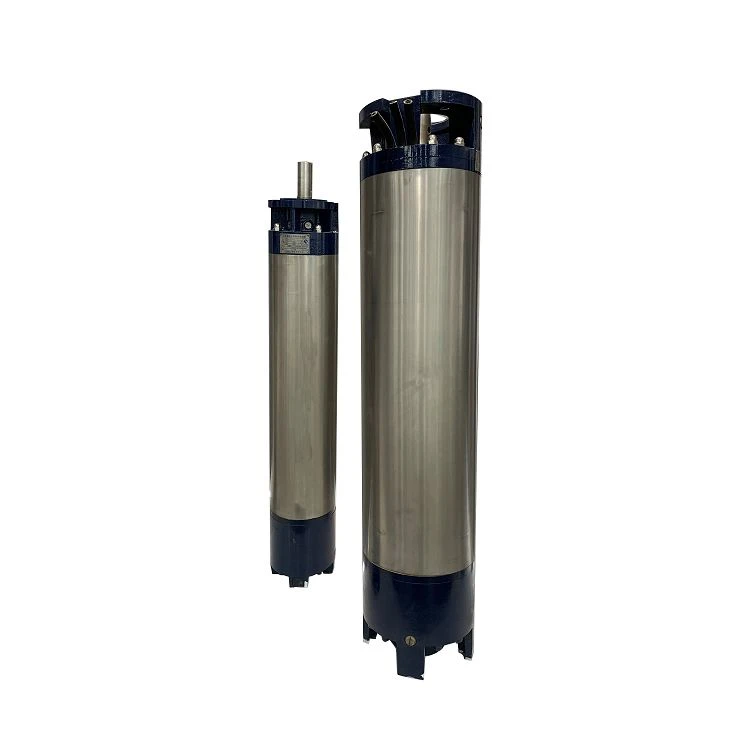

Zemūdens motors

Produkta pārskats:

šī produktu sērija galvenokārt sastāv no augstas efektivitātes zemūdens sūkņa un pastāvīgā magnēta trīsfāzu sinhronā motora, kas darbojas ūdenī. Salīdzinot ar parasto QJ iegremdējamo sūkni, tā lielākā priekšrocība ir augsta efektivitāte un enerģijas taupīšana. Motors izmanto pastāvīgo magnētu zemūdens trīsfāzu sinhrono motoru. Motora darbības laikā jaudas zudumi bez ierosmes un rotora vara zudumi ir par 3–5 procentiem lielāki nekā norādītā GB / t2818 standarta vērtība, un jaudas koeficients ir par 5–10 procentiem lielāks. Tajā pašā laikā motoram ir augsta palaišanas veiktspēja un augsta pārslodzes jauda, ​​un motora vadības funkciju var realizēt, izmantojot vispārēju vadības aprīkojumu. Ūdens sūkņa, lāpstiņriteņa un virzošā apvalka plūsmas daļas ir īpaši izstrādātas vai izgatavotas ar īpašu procesu, un efektivitāte ir par 2–5 procentiem augstāka nekā GB / t2816 standartā norādītā vērtība. Tā ir jaunas paaudzes enerģiju taupoša un efektīva sūknēšanas iekārta.

Jūsu zemūdens sūknim YQS sērijas nerūsējošā tērauda korpusa ūdens iegremdējamie motori tiek ražoti saskaņā ar ISO9001 kvalitātes standartiem. Šie motori nodrošina jums garantētu ilgu kalpošanas laiku bez nepieciešamības pēc apkopes.

Ražošanas funkcijas

1. Plašs jaudas diapazons kompaktā šasijā, kas par pieņemamu cenu var apstrādāt lielāko daļu jūsu lietojumu

2. Pārtinams (slapjā tinumā) indukcijas motors ar tinumiem, kas ir izolēti PVC/PE

3. Īpaši grafīta vilces un radiālie gultņi ar lielu jaudu un ūdens eļļošanu tiek garantēti ilgu kalpošanas laiku.

Pilnīgi montāžas izmēri 4,6" un 8" atbilstoši NEMA standartam.

5. 10" un 12" montāžas izmēri saskaņā ar Eiropas standartu.

6. Augstu izturību pret koroziju piedāvā nerūsējošā tērauda korpuss un vārpsta.

7. Zemas ekspluatācijas izmaksas nodrošina augstas efektivitātes elektriskās konstrukcijas, kuras garantē apstiprinātas izejvielas.

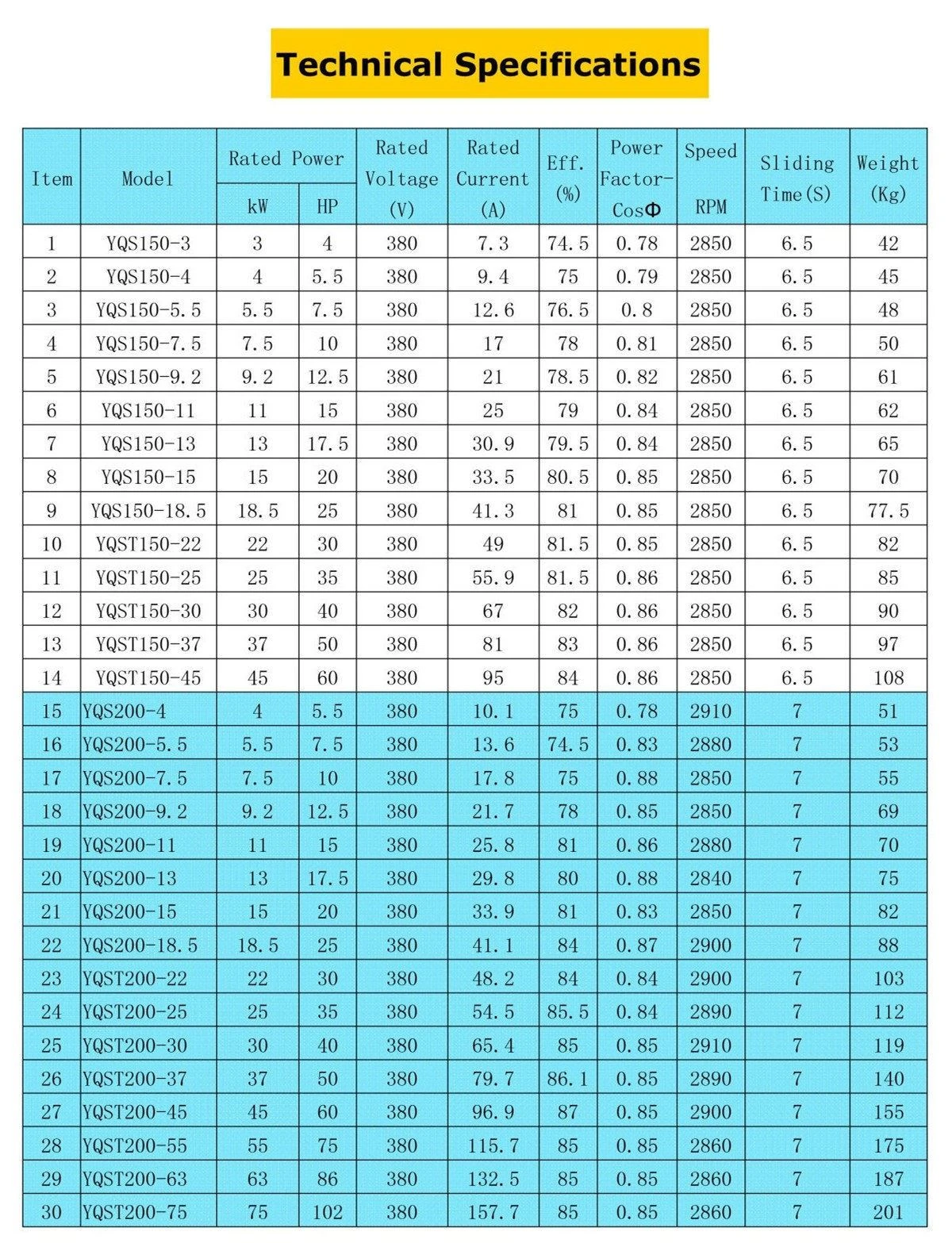

Specifikācija

● Standarta:

1. Barošana: 3PH 380V/ 50HZ, 460V/60HZ.

2. Aizsardzība: IP58

3. Motora korpuss: nerūsējošais tērauds AISI 304

4. Motora vārpsta: nerūsējošais tērauds AISI 410

5. Augšējais/apakšējais balsts: Korpusa dzelzs ar elektroforēzes krāsojumu vai nerūsējošais tērauds.

6. Izejas kabelis: 3 M par 15 KW mazāk 5 M ja 18,5 KW virs.

7. Apkārtējā ūdens temperatūra: mazāka par 30 grādiem

● Opcija

1. Star-Delta Start ar cita sprieguma barošanas avotu (kabeļa novietojums: 90 grādi)

Mehāniskais blīvējums 2.

3. Bronzas apakšējais/augšējais balsts

4. Ir pieejami papildu stumšanas gultņu materiāli dažādām darbības vidēm.

5. Motora izvades kabelis, pieejams pielāgotos garumos. Tiek piedāvāti divi izejas kabeļi ar jaudu 5,5 KW un vairāk.

6. Īpaša tinuma stieple augstas ūdens temperatūras apkārtnei.

Darbības nosacījumi

1. Motoram jābūt pilnībā iegremdētam ūdenī. Iegremdēšanas dziļums nav lielāks par 70 M un min. attālums līdz akas dibenam nedrīkst būt mazāks par 3M

2. Pienākums: nepārtraukts (S1), maks. Sākums/stunda: 20

3. Maks. Sprieguma svārstības: ±5 procenti, maksimālā frekvences svārstības: ±1 procents, maks. Cietās vielas saturs ūdenī ne vairāk kā 0,01 svara procents

4. PH vērtība 6 robežās.5-8.5

5. Pirms ekspluatācijas motorā jāiepilda tīrs ūdens vai pretaizsalšanas maisījums.

Modeļa nomenklatūra

Piem.: modelis YQST(R)200-45/4

YQS — zemūdens motors dziļurbumam

T — augstas slodzes vilces gultnis

R — Ģeotermālajam ūdenim

200 — min. Nu, Dia.

45- Motora jauda

4–4 stabi (NA 2 stabiem)
