Ir daudz veidu iegremdējamo elektrisko sūkņu, un aku apūdeņošanā visbiežāk tiek izmantoti iegremdējamie elektriskie sūkņi ar eļļu un ūdeni. Ņemot par piemēru QJ sērijas dziļurbuma sūkni, šajā rakstā ir īsi aprakstīta dziļurbuma sūkņu struktūra.
Dziļurbuma iegremdējamā sūkņa struktūra galvenokārt sastāv no ūdens sūkņa, elektromotora, ieplūdes un blīvēšanas ierīces, kā parādīts attēlā.
Ūdens sūknis atrodas iegremdējamā elektriskā sūkņa augšējā galā, galvenokārt sastāv no lāpstiņriteņa, vadotnes korpusa, sūkņa vārpstas, gumijas gultņiem un citām sastāvdaļām. Sūkņa vārpsta un motora vārpsta ir savienotas ar cilindra savienojumu. Darbrats ir centrbēdzes slēgts lāpstiņritenis, un, lai novērstu ūdens sūkņa apgriešanos izslēgšanas laikā, augšējā galā ir uzstādīts pretvārsts.
Motora daļa atrodas iegremdējamā elektriskā sūkņa apakšējā galā, galvenokārt sastāv no tādām sastāvdaļām kā rotors, stators, virzošais gultnis, vilces gultnis un spiediena regulēšanas plēve. Plastmasas vai statora tinums ir izgatavots no polietilēna izolētas neilona apvalka ūdensizturīgas elektromagnētiskas stieples. Motora iekšpuse ir piepildīta ar tīru ūdeni, lai atdzesētu motora gultņus. Motora apakšā ir uzstādīta gumijas spiediena regulēšanas plēve, lai pielāgotu ūdens spiediena izmaiņas korpusa iekšpusē, ko izraisa motora temperatūras paaugstināšanās.
Ieplūdes un blīvēšanas ierīce atrodas zemūdens elektriskā sūkņa vidū. Blīvēšanas ierīce atrodas motora augšējā galā un sastāv no smilšu izmešanas gredzena un priekšējās un atpakaļgaitas ierīču skeleta eļļas blīvējuma. Tās funkcija ir novērst nogulumu iekļūšanu motora iekšpusē.
200-QJ80-55/5 dziļurbuma zemūdens sūkņa modeļa nozīme: 200- Šim sūknim piemērotais minimālais urbuma diametrs ir 200 mm; QJ dziļurbuma sūknis; 80- Nominālais plūsmas ātrums 80m3/h; 55- Kopējais nominālais augstums ir 55 metri; 5 ūdens sūkņa posmi.

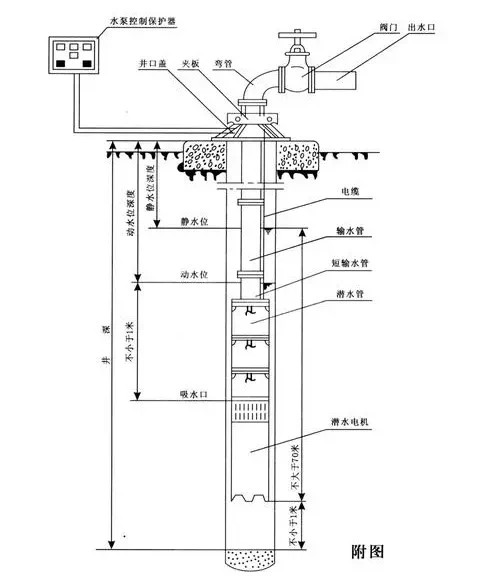

Dziļurbuma iegremdējamā sūkņa konstrukcijas shēma ir šāda:
