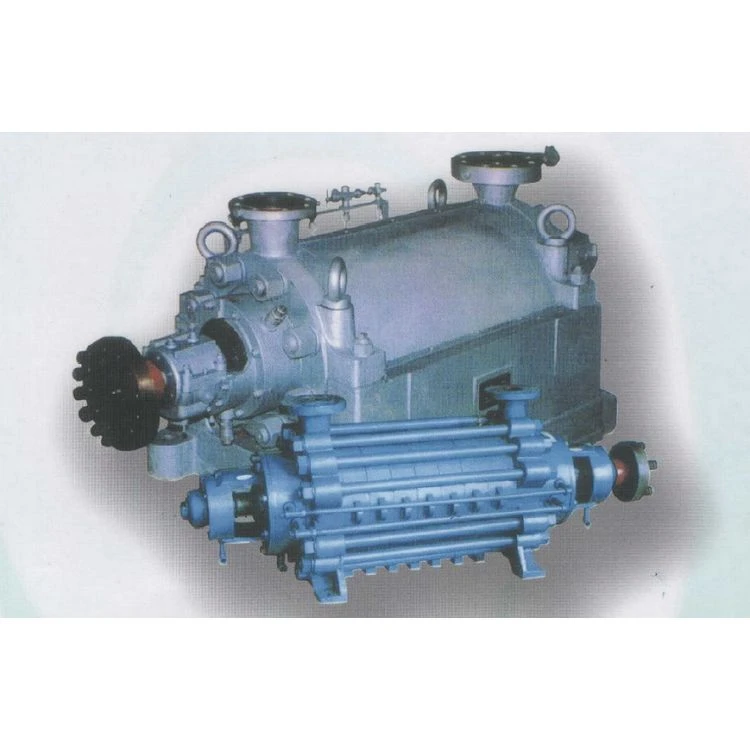

Katla padeves ūdens sūknis

informācija par produktu

DG tips ir horizontāls, vienas sūkšanas, daudzpakāpju segmentālais centrbēdzes sūknis. Sūkņa ieplūde un izplūde ir taisni. Pievilkšanas skrūves savieno sūkņa iesūkšanas sekciju, vidējo sekciju un izplūdes sekciju vienā veselumā. Sūkņa rotors sastāv no lāpstiņriteņiem, līdzsvara diskiem un citām detaļām, kas uzstādītas uz vārpstas. Rotora aksiālo spēku līdzsvaro līdzsvara plāksne. Vārpstas blīvējums izmanto blīvējuma blīvējumu vai mehānisko blīvējumu. Abos vārpstas galos ir blīvēšanas kastes, un iekšpusē ir uzstādīts mīksts blīvējums vai mehāniskās blīves. Ūdens ar noteiktu spiediena gāzi tiek ievadīts blīvēšanas kastē, lai pildītu ūdens blīvēšanas un dzesēšanas lomu. Nomaināma vārpstas uzmava ir uzstādīta pie vārpstas blīvējuma, lai aizsargātu sūkņa vārpstu.

Iespējas

1. Boiler Feed Water Pump ir uzlabots hidrauliskais modelis ar augstu efektivitāti un plašu veiktspējas diapazonu.

2. Sūknis darbojas vienmērīgi un tam ir zems trokšņa līmenis.

3. Vārpstas blīvējums ir aizzīmogots ar mīkstu blīvējumu, kas ir drošs un uzticams, vienkāršs pēc konstrukcijas un ērts un ātri kopjams.

Aprīkojuma līmenis

Sūkņa modulis tiek piegādāts pilnībā samontēts no rūpnīcas uz konsoles ar spiediena indikatoru un noslēgšanas, filtru un pretvārstiem. Sūkņa augstums ir no 100 līdz 1100 metriem, jauda svārstās no 10 līdz 100 m³/h, maksimālā sūknējamā šķidruma temperatūra ir 130 ℃. Šīs sērijas sūknis ir piemērots katlu padeves ūdenim, ūdens apgādei rūpnīcām un pilsētām.

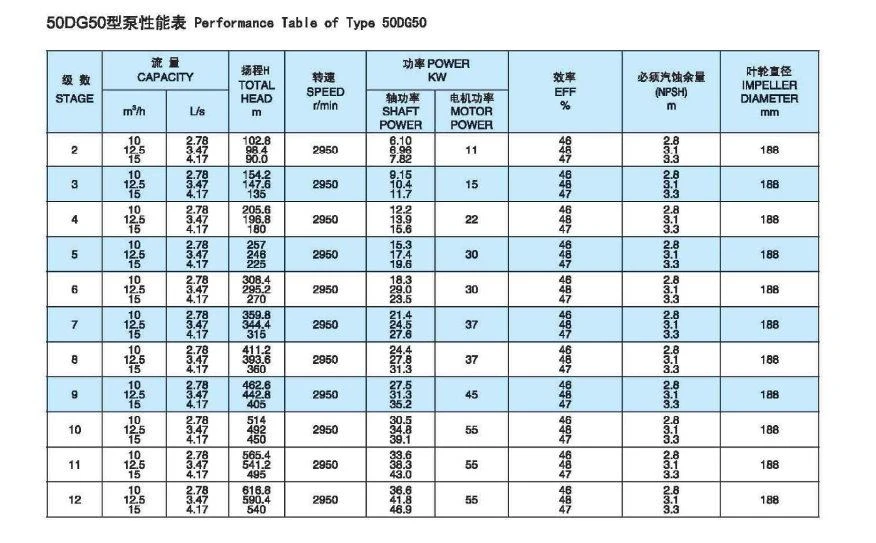

Sūkņa nozīme ir šāda:

50DG50×5

50 – ieplūdes diametrs (mm)

DG – daudzpakāpju un segmentu katlu padeves ūdens sūknis

50 – vienpakāpes galva (m)

5 – lāpstiņriteņa daudzums
