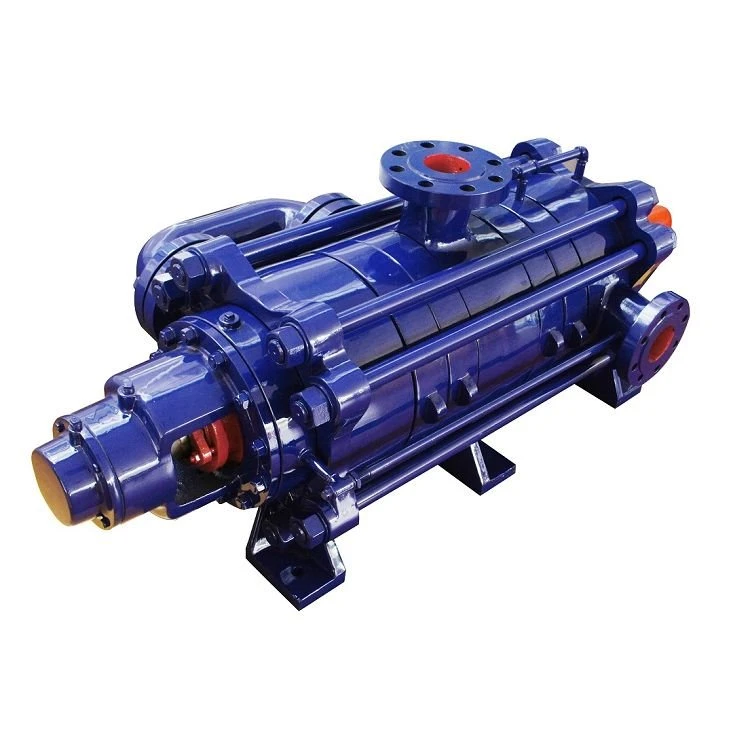

Raktuves daudzpakāpju centrbēdzes sūknis

Produkta ievads:

Mine daudzpakāpju centrbēdzes sūkņi tika izveidoti, pamatojoties uz progresīvo tehnoloģiju, kas tika ieviesta, uzņemta un absorbēta; tie ir piemēroti tīra ūdens un tādu materiālu pārvadāšanai, kuru īpašības ir līdzīgas tīram ūdenim fizikālā un ķīmiskā līmenī. Cieto nešķīstošo vielu daļiņu izmērs ir mazāks par 2 mm, un tilpums nepārsniedz 0,1 c/o uz tilpuma vienību. 15 grādi līdz 180 grādi ir daudzpakāpju kalnrūpniecības centrbēdzes sūkņa vidējās temperatūras diapazons. Turklāt daudzpakāpju kalnrūpniecības centrbēdzes sūkņa darba spiediens ir 3,0 MPa. Apkārtējās vides temperatūrai un relatīvajam mitrumam jābūt attiecīgi mazākam vai vienādam ar 40 grādiem un 95 grādiem.

Iespējas

Mine daudzpakāpju centrbēdzes sūkņi darbības laikā ir stabili un uzticami, un tiem ir augsta efektivitāte un izcila kavitācijas veiktspēja. Tas izmanto valsts ieteikto augstas efektivitātes enerģijas taupīšanas produktu hidraulisko modeli, kura priekšrocības ir augsta efektivitāte, viegls veiktspējas diapazons, droša un stabila darbība, zems trokšņa līmenis, ilgs kalpošanas laiks un vienkārša uzstādīšana un apkope.

Mine daudzpakāpju centrbēdzes sūkņu plūsmas daļas ir izgatavotas no nodilumizturīga kaļamā čuguna vai čuguna, cita starpā, lai nodrošinātu to augstu efektivitāti, energoefektivitāti, plašu veiktspējas diapazonu, vienmērīgu darbību, zemu trokšņa līmeni, ilgu kalpošanas laiku un vieglu uzstādīšanu un remonts. Mainot plūsmas sekciju materiālu, blīvējumu vai pievienojot dzesēšanas sistēmas utt., Daudzpakāpju centrbēdzes horizontālais sūknis var transportēt karstu ūdeni, eļļu, kodīgu vai dilstošu vielu.

Struktūra un darbības princips:

1. MD (P) sūknis ir segmentēts centrbēdzes sūknis ar vienu sūkšanu un vairākiem posmiem. Priekšējā ūdens daļa, vertikāli uz augšu, ir vieta, kur atrodas sūkšanas ieplūde. Atbilstoši faktiskās lietošanas prasībām to var pārvērst arī horizontālā pozā. Sūkņa izvads atrodas vertikāli uz augšu uz izplūdes daļas, kas atrodas ierīces centrā. Spriegošanas skrūves tiek izmantotas, lai savienotu sūkņa savienojuma rāmi, priekšējo ūdens sekciju, vidējo sekciju, izplūdes sekciju un aizmugurējo ūdens ieplūdes sekciju. Atkarībā no lietotāja vajadzībām pacēlāju var pacelt vai nolaist.

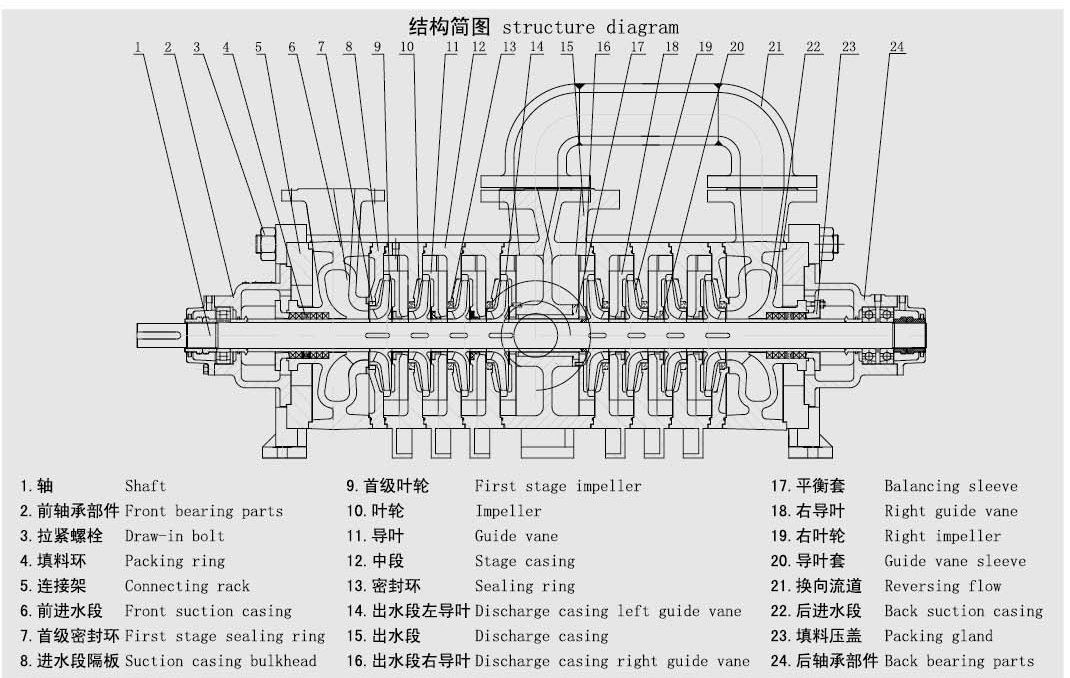

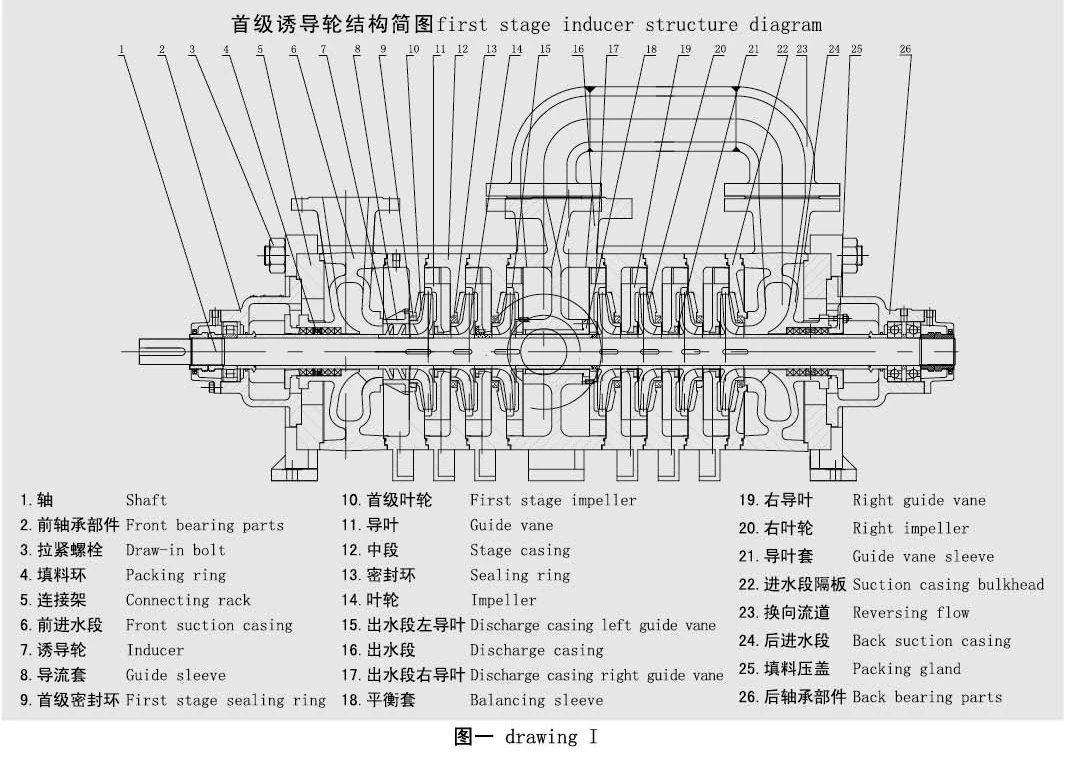

2. Galveno daļu uzbūve un darbības princips

⑴ ūdens sūkņa galvenās daļas: priekšējā ūdens sekcija, izplūdes sekcija, aizmugurējā ieplūdes daļa, virzošā lāpstiņa, labā virzošā lāpstiņa, izplūdes sekcijas kreisā virzošā lāpstiņa, izplūdes sekcijas labā virzošā lāpstiņa, vidējā daļa, lāpstiņritenis, labais lāpstiņritenis, vārpsta, līdzsvars cilindrs, priekšējā pozicionēšanas uzmava, aizmugurējā pozicionēšanas uzmava, savienojošais rāmis, reversās plūsmas kanāls utt.; Rotors sastāv no lāpstiņriteņa, labā lāpstiņriteņa, līdzsvara trumuļa, lāpstiņriteņa fiksācijas uzmavas, priekšējās pozicionēšanas uzmavas, aizmugurējās pozicionēšanas uzmavas un citām detaļām, kas uzstādītas uz vārpstas. Rotora piedziņas galu atbalsta rullīšu gultnis, gals ir sakārtots aci pret aci ar diagonālo kontakta lodīšu gultni, un gultnis ir ieeļļots ar smērvielu.

(2) Priekšējā ūdens sekcija, aizmugurējā ūdens ieplūdes daļa, vidējā daļa, labā virzošā lāpstiņa, izplūdes sekcijas kreisā virzošā lāpstiņa, izplūdes sekcijas labā virzošā lāpstiņa, reversās plūsmas kanāls un izplūdes sekcija veido ierīces darba kameru. sūknis. Aksiālā puse ir vieta, kur ieplūst šķidrums. Zema spiediena pakāpes ir novietotas abos galos, lai samazinātu vārpstas blīvējuma radīto spiedienu. Darbības laikā aksiālie spēki, kas darbojas uz katru simetriski izvietoto lāpstiņriteņu pāri, ir pretēji, kas var kompensēt viens otru, lai līdzsvarotu radītos aksiālos spēkus.

⑶ ① vārpstas blīvējums: blīvēšanai jāizmanto mīksts blīvējums, un blīvējuma blīvumam jābūt atbilstošam, lai šķidrums varētu izdalīties pa pilienam.

② transmisija: sūkni tieši darbina motors caur elastīgo savienojumu; Skatoties no motora virziena, sūknis griežas pulksteņrādītāja virzienā.

③ gultnis: rullīšu gultnis tiek pieņemts piedziņas galā un diagonālais kontakta lodīšu gultnis tiek pieņemts beigās.

④ Blīvgredzens: neļaujiet augstspiediena ūdenim ūdens sūknī noplūst atpakaļ ieplūdes daļā, un to var nomainīt pēc nodiluma.

⑤ līdzsvara cilindrs: uzstādīts pēc pēdējās pakāpes lāpstiņriteņa, tas griežas kopā ar rotoru, un līdzsvara cilindra ārējā apļveida virsma veido radiālu spraugu ar līdzsvara uzmavas iekšējo cauruma virsmu.

⑥ priekšējās un aizmugurējās pozicionēšanas uzmavas: abās iepakošanas kamerās tās var nomainīt pēc nodiluma.

⑷ darbības princips: sūkņa vārpsta griežas zem motora piedziņas, lai strādātu ar šķidrumu, lai palielinātu tā enerģiju, lai nepieciešamais šķidruma daudzums no iesūkšanas tvertnes caur caurplūdes daļām tiktu nosūtīts vajadzīgajā augstumā vai spiedienā. sūknis.

modeļa nozīme:

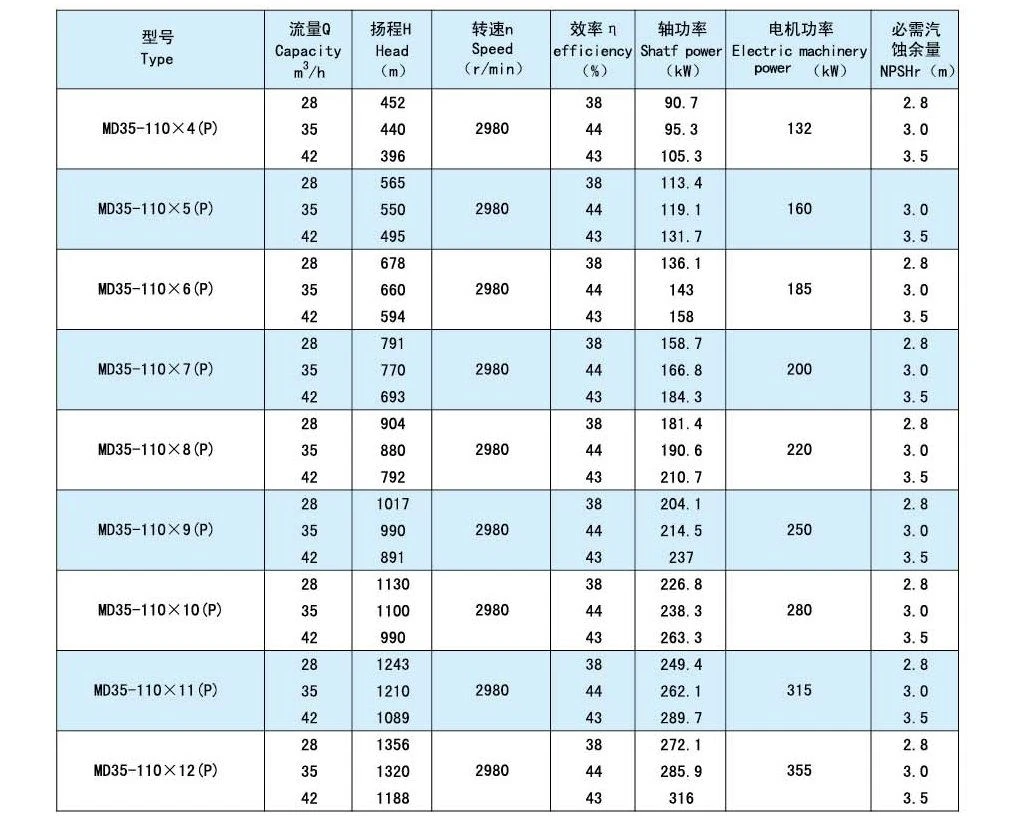

piemēram: md100-80 × 8 (P) MD: nodilumizturīgs daudzpakāpju centrbēdzes sūknis ogļraktuvēm 100: plūsma 100m3 / h 80: vienpakāpes pacelšana 80m 8: pakāpe (P): līdzsvarots tips
